生物基PA56是以可再生资源如玉米、小麦等为原料，通过微生物法制备1,5－戊二胺，再与己二酸聚合而得，各项性能与PA6和PA66相近，可应用于纺织、工程塑料等领域。从环境影响性来说，可替代部分石油基聚酰胺纤维产品。

物理性能

生物基PA56密度一般为1.12 ～ 1.14 g/cm³，具有良好的力学性能，纤维中链段单元间可形成氢键，具有与PA6相近的断裂强度。不同黏度的生物基PA56长丝在牵伸倍数为 3 ～ 3.5时，随牵伸倍数增大，断裂强度与初始模量不断增加；纤维中存在亲水性的酰胺基，赋予纤维一定的吸湿性，不易产生静电，具有柔软的手感；生物基PA56的饱和吸水率为14%，高于PA6与PA66，因此在穿着服用中的舒适度更好。

染色性能

生物基PA56纤维可用弱酸性染料、活性染料及极性较强的分散染料进行染色。在其分子结构中，主链段上的碳原子数量与PA6、PA66相近，但较PA66的二元胺少了 1 个碳原子，使得原本在PA66中可以生成氢键的部位存在游离状态的氢和氧，从而增加PA56的染色位点，且新增的羰基和氨基可促进纤维对水的吸收和内部迁移，使PA56的可染性、柔软性提高。

服用性能

生物基PA56纤维具有优异的物理化学性能，在服用领域，因具有柔软性、抗起毛起球性、吸湿性及阻燃性等而具有广阔的应用前景。分子间不对称结构使得PA56的柔软性与毛相近，且强度和耐磨性不会受到影响。

应用情况

生物基PA56纤维目前有长丝、短纤纱和复合纤维等品类，其中，长丝包括预取向丝（POY）、拉伸变形丝（DTY）及全拉伸丝（FDY）。

生物基PA56短纤纱的毛羽少，纱线顺滑易编织，且手感柔软。PA56基本性能与传统聚酰胺相似，可与羊毛、纤维素纤维（棉、粘胶纤维、天丝TM）、聚丙烯腈纤维、醋酯纤维、聚酯纤维等混纺，在服用领域有一定的应用前景。PA56具有较好的柔软性，与羊毛混纺可增加纱线强度。

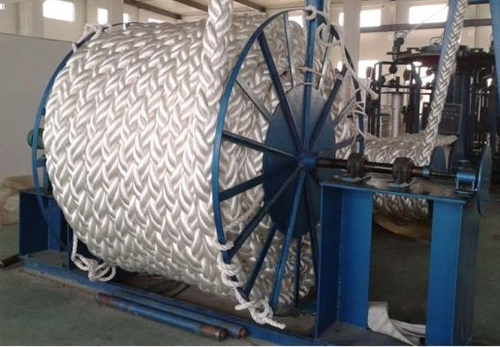

此外，生物基PA56还可作为工业用纺织品、军用纺织品、工程塑料、食品包装膜等的原料。PA56可制成膨体纱，其强度、吸湿性均比PA6、PA66好，蓬松度高，且阻燃性优于PA6、PA66，可用于织造地毯；在工业用领域主要作为帘子布，用于轮胎等橡胶制品的骨架织物，渔网丝、缆绳等也在其应用范围内；在军用纺织品中可用于加工降落伞、帐篷、睡袋等。

更多内容，请关注《纺织导报》2019年第8期《生物基化学纤维PA56的性能与应用》一文。
