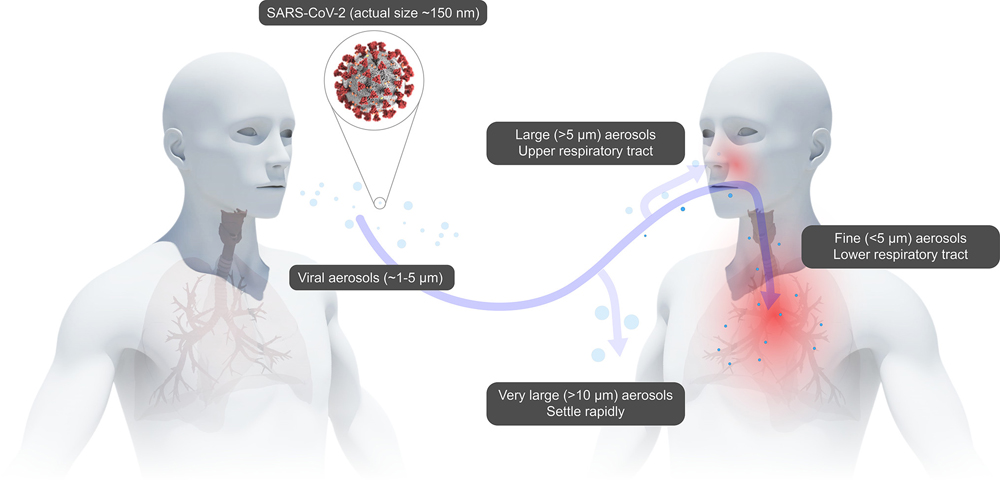

气溶胶传播是新型冠状病毒的传播方式之一。患者在咳嗽、打喷嚏甚至是说话、呼吸时，都会将携带病毒的微米级气溶胶扩散到空气中。许多细小的气溶胶在空气中长期存在会给人们带来感染风险。因此，佩戴口罩成为防控新冠病毒传播的有效措施之一。

N95口罩对直径0.3 μm的氯化钠气溶胶的过滤效率达95%以上，能较好地阻隔病毒的传播。自疫情发生以来，全球医用防护级N95口罩一直处于供应短缺状态。在这种情况下，口罩消毒后的重复使用具有重要的现实意义。近日，斯坦福大学和美国4C Air公司对N95口罩的核心过滤材料熔喷非织造布进行了不同消毒方法的评估。

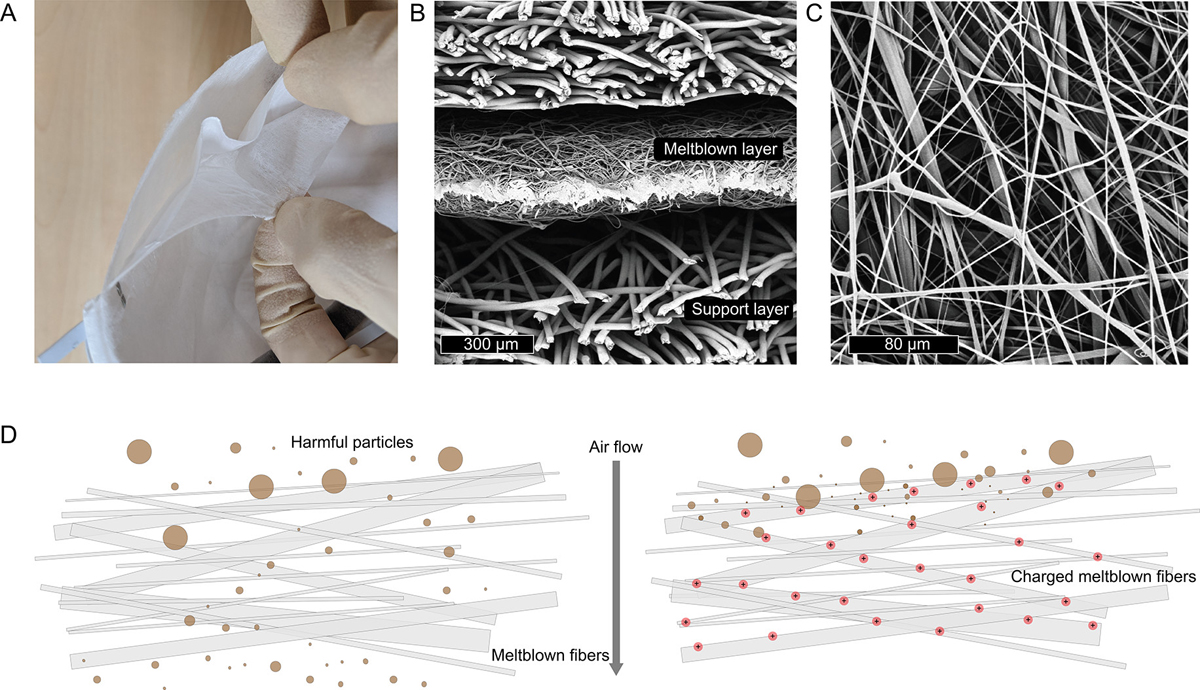

N95口罩熔喷非织造布结构及过滤示意图

研究人员选择了高温（75℃，30min）、水蒸汽（置于沸水上方约15cm处，10 min）、75%乙醇溶液浸泡、家用消毒水（含有2%次氯酸钠）喷洒（0.3 ～ 0.5mL）和紫外照射等 5 种常用的消毒措施对熔喷非织造布进行了一次性消毒处理，然后检测其性能变化。结果显示，经乙醇浸泡以及家用消毒水处理后，熔喷非织造布的过滤性能显著下降，而其他消毒方法对熔喷非织造布的过滤效率基本无影响。

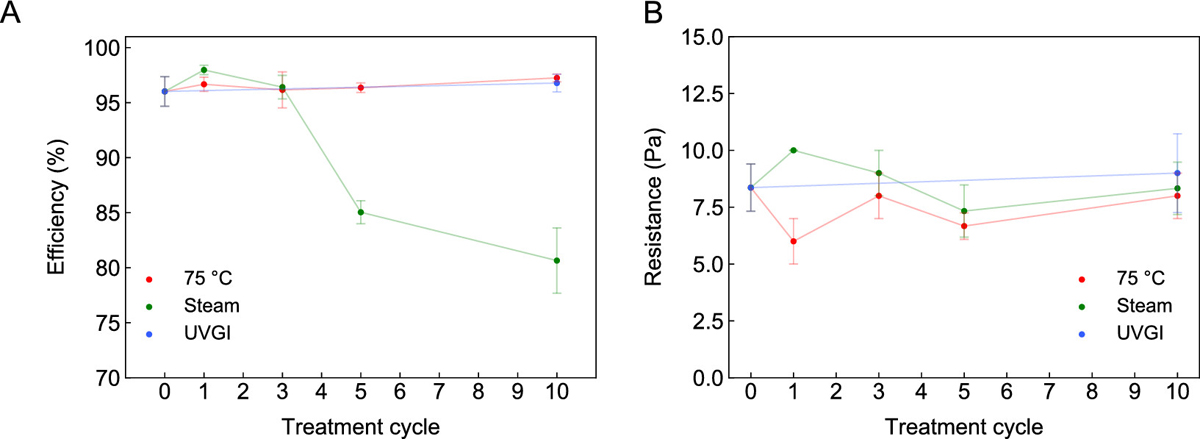

加热、蒸汽以及紫外灯照对熔喷非织造布过滤性能的影响

同时，研究人员还研究了多次消毒过程对熔喷非织造布过滤性能的影响，他们利用高温、水蒸汽和紫外照射对熔喷非织造布进行了多次循环处理。结果显示，水蒸汽循环处理5次后，熔喷非织造布的过滤效率急剧下降，而高温和紫外灯照射处理10次后，熔喷非织造布的过滤性能没有变化。

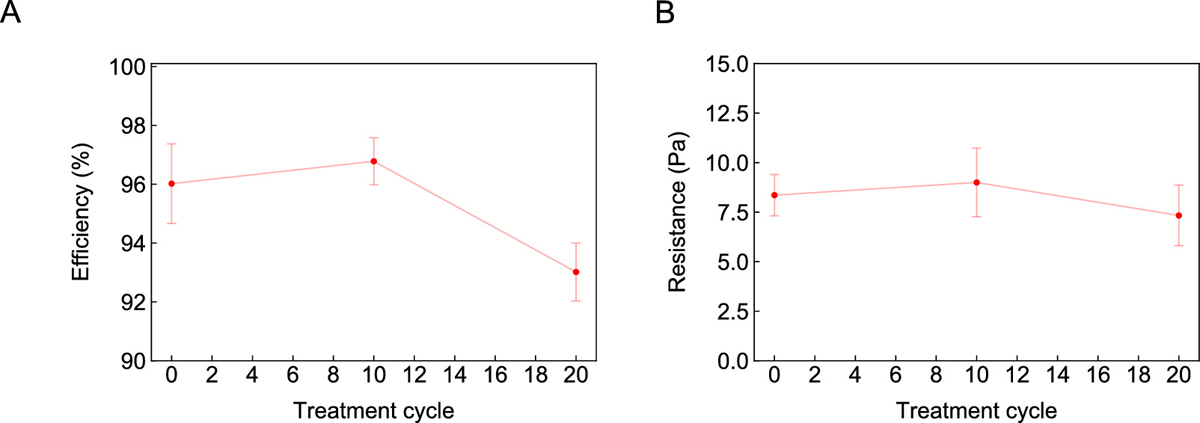

紫外灯照对熔喷非织造布性能的影响

研究人员进一步研究了高温处理过程中湿度和温度对熔喷非织造布过滤性能的影响。结果表明，85°C下，不同湿度中处理20次后，熔喷非织造布的过滤性能并未发生显著下降，且其结构也未发生明显变化，即使在85°C和30%的湿度下处理50次后，其过滤性能也仅发生了轻微降低。同时对N95口罩进行了同样的处理，其过滤性能也未发生显著下降。但加热处理的温度存在125℃的上限，这可能是因为此时温度已接近材料的熔点，其微观结构变化会导致静电驻极能力下降。

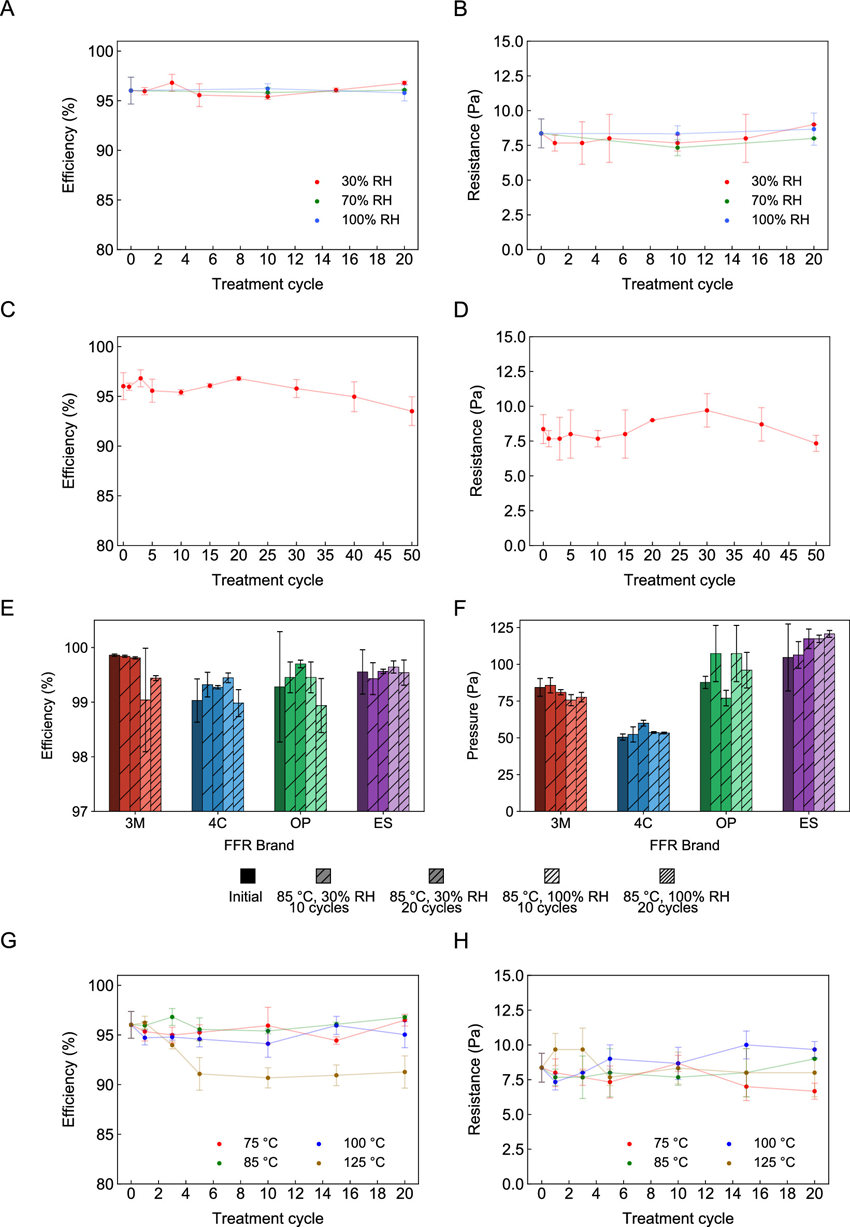

不同温度和湿度下对熔喷布和口罩进行加热处理后过滤性能的变化

基于以上结论，建议在N95口罩的重复使用过程中，避免使用酒精，消毒水以及肥皂水清洗等破坏非织造布静电驻极的方式对口罩进行清洁消毒。紫外线消毒和高温消毒是可选择的消毒方式，但由于紫外线穿透力较低，杀菌能力有限，而100°C以下的高温处理对熔喷非织造布的影响极小，而且可多次重复使用，因此，100°C以下高温处理是N95口罩的最佳消毒方式。

原文链接：https://doi.org/10.1021/acsnano.0c03597

（来源：ACS美国化学会，纺织导报编辑整理）
