后整理法通过涂覆、浸渍或印花等方式将相变微胶囊（PCMs）施加到织物上，使其具有智能调温功能。后整理法制备过程更简便，工艺更成熟，适用于各种天然纤维和化纤织物。

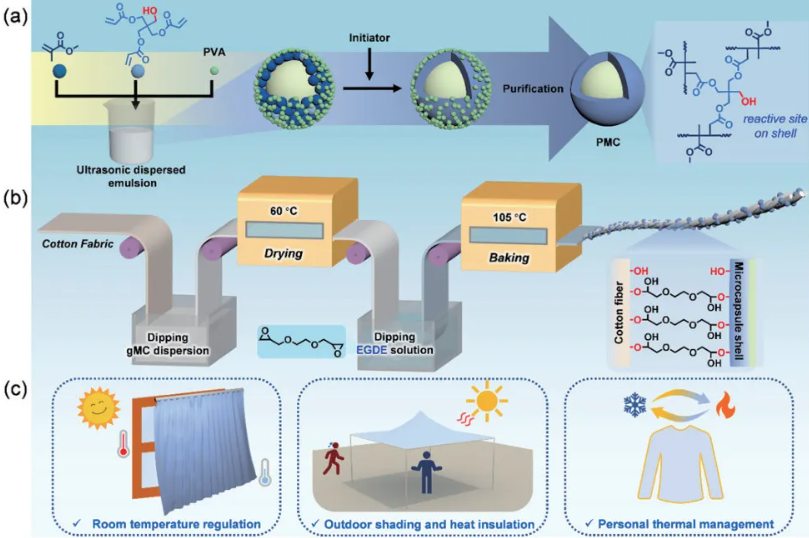

JIAN等以二十烷为芯材，甲基丙烯酸甲酯（MMA）和季戊四醇三丙烯酸酯（PETA）共聚产物为壳材，合成了具有反应活性的相变微胶囊，微胶囊壳层展现出高结构稳定性和可重复热性能，源自PETA单元的羟基分布在微胶囊表面，不仅提高PCMs的反应活性，还能通过共价键将其接枝到棉纤维表面。与未改性棉织物相比，接枝后棉织物的手感、热湿舒适性基本不变。制备壳层具有反应活性的相变调温微胶囊，能够提高微胶囊与基材纺织品的结合牢度，改善黏合剂带来的透气透湿性差的问题。

相变调温微胶囊的制备及其在织物上的应用

将相变调温微胶囊的调温功能与织物结构调控相结合，能够获得更好的热湿舒适性功能纺织品。LI等首先制备了一种持久抗菌棉织物，然后通过印花方式将PCMs施加到织物表面，形成Janus结构复合棉织物，然后通过UV－激光技术在织物上打孔，形成上宽下窄的锥形孔结构。该织物可通过热对流、汗液蒸发和相变储热3种冷却模式实现对人体温湿度的管理。此外，其还具有很好的抗菌和单向导湿功能。

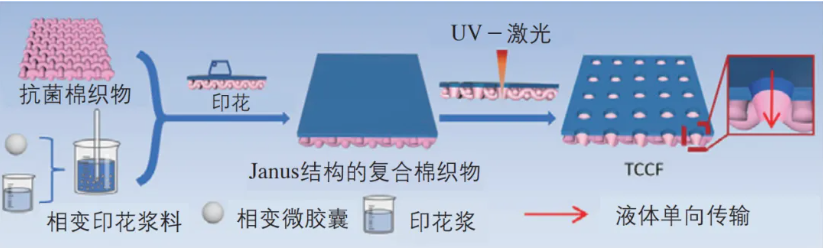

3种冷却模式复合面料制备过程

ROLLO等首先将还原氧化石墨烯（rGO）沉积在尼龙织物上，干燥后将其在含有丙烯酸树脂和PCMs的混合液中浸渍，再在表面覆盖一层织物，获得多层复合织物层压板。测试结果证实，rGO能够充分发挥PCMs的储热能力，并增强聚合物基体的热调节性能，显著减少复合织物层压板的温度波动。

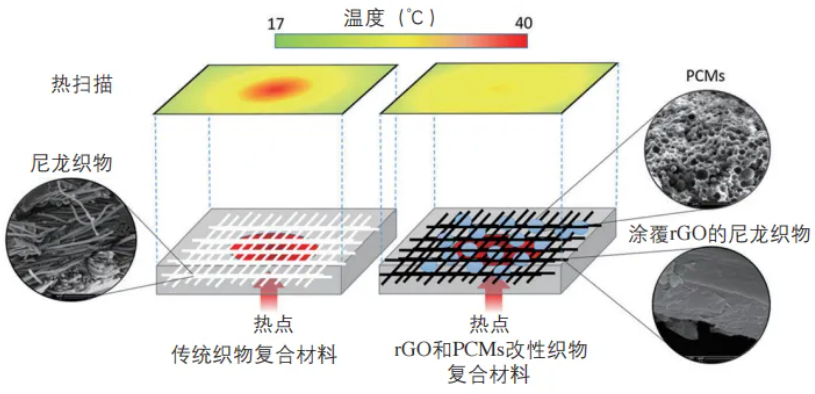

含PCMs和rGO复合织物的调温性能示意图

Pickering乳液聚合以固体纳米颗粒代替传统乳化剂作为稳定剂，用来制备功能性微球材料，产物表面无小分子表面活性剂，绿色环保。通过颗粒种类、粒径、用量的选择，可精准调控微球尺寸、表面形貌及壳层厚度等，一步实现有机无机材料的复合，赋予产物导电、磁性、催化、抗菌等性能。很多研究者通过Pickering乳液聚合法制备复合壳层的相变调温微胶囊，如在壁材中引入导热性高或辐射性强的粒子，提高相变微胶囊的导热性。

密胺树脂／十八烷微胶囊在早期相变调温微胶囊研发中最常见，但当时仅研究其相变功能。得益于不同学科交叉融合和测试技术的发展，ZENG等以十八烷为芯材、轻质密胺树脂为壁材制备了球形相变调温微胶囊，并创新性制备了含有相变微胶囊的聚氨酯薄膜，该薄膜表面突起的相变微胶囊颗粒（粒径0.2～3.4 μm）增强了其对太阳能的反射率（94.7%）、热发射率（93.6%），薄膜的相变焓值达110.5 J／g。这种相变调温薄膜与PET织物结合后的复合面料能产生显著的降温效果，在全天候、多场景下具备自我调节功能。

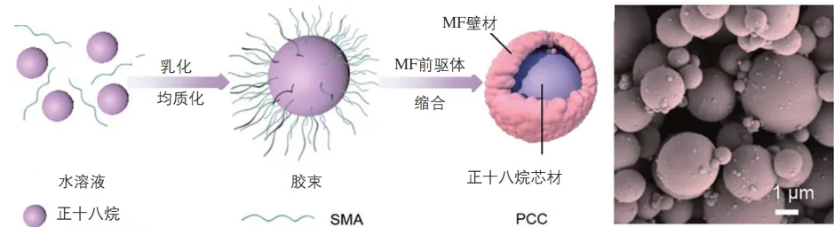

微胶囊制备过程及SEM图

此外，随着人们对于绿色环保纺织品的关注，研究者开始利用环保材料开发相变调温微胶囊，并将其用于纺织品后整理。NIU等用可再生和无毒材料开发了一种环保相变调温纺织品。其以生物基月桂酸（LA）和肉豆蔻酸（MA）混合物为芯材，通过溶胶－凝胶法制备了SiO2为壳层的球形LA／MA@SiO2相变调温微胶囊，该微胶囊的熔融和结晶温度分别是36.63℃和32.50 ℃，然后以水性聚氨酯为黏合剂，通过浸渍工艺将微胶囊结合到棉织物上，得到复合智能调温纺织品，该纺织品展现出优异的调温性能。

参考文献

[1] JIAN C G，LI Z R，QIN L Y，et al．Fabrication of durable thermal-regulating textiles through covalently grafting eicosane encapsulated microcapsules[J]．Colloids and Surfaces A Physicochemical and Engineering Aspects，2025，715：doi：10.1016/j.colsurfa.2025.136644．

[2] LI N，ZHANG Z L，ZHU J T，et al．Janus cotton with unidirectional-wicking，tri-mold cooling and antibacterial performance for personal thermal-moisture management[J]．International Journal of Biological Macromolecules，2025，310：doi：10.1016/j.ijbiomac.2025.143342．

[3] ROLLO G，ZULLO R，BONADIES I，et al．Synergistic effect of phase change materials and reduced graphene oxide in enhancing the thermoregulating properties of polymeric composites[J]．Journal of Materials Science，2023，58：1044－1058．

[4] ZENG Z W， MA Y H， CHEN S Q，et al．All-weather，multiscenario，intelligent durable cooling textiles[J]．ACS Applied Materials & Interfaces，2025，17：41102－41111．

[5] NIU Y Q，MA Y Y，XIAO X，et al．Study on intelligent temperature regulating fabric based on phase change microcapsules of bio-based eutectic system[J]．Applied Thermal Engineering， 2025，281：1－18．

更多内容，请关注本刊2026年第2期“相变微胶囊及其在智能调温纺织品中的应用进展”一文。
